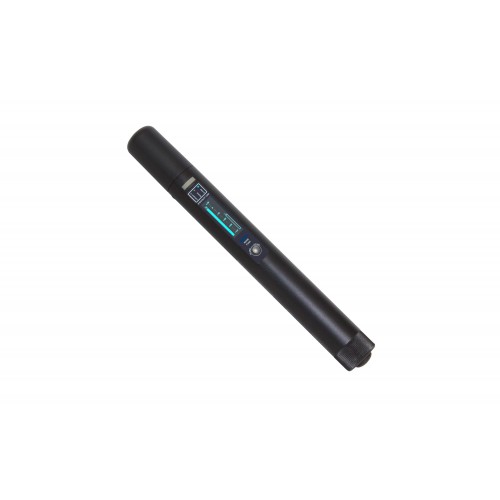

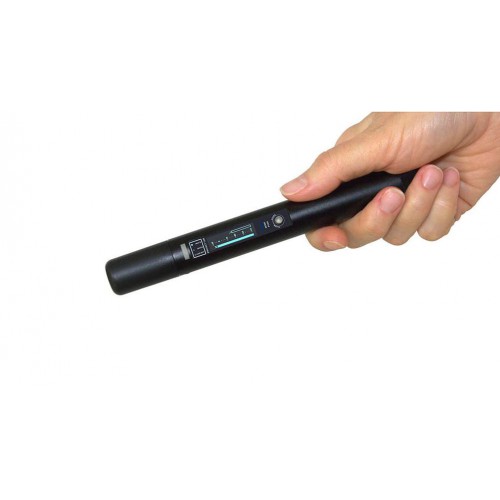

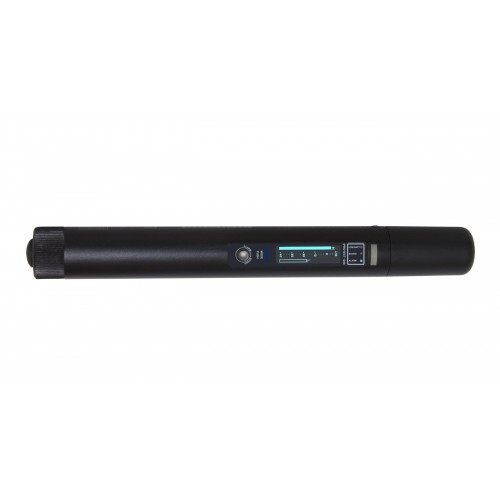

iProtect 1240. Мікрохвильовий детектор міліметрового діапазону

Еволюція мобільного зв’язку та впровадження технологій 4G/5G створили нові виклики у сфері технічного захисту інформації. Використання міліметрових діапазонів (mmWave) у мережах 5G забезпечує високу швидкість передачі даних, але водночас відкриває можливості для застосування закладних пристроїв, здатних передавати аудіо-, відео- та інші дані в режимі реального часу.

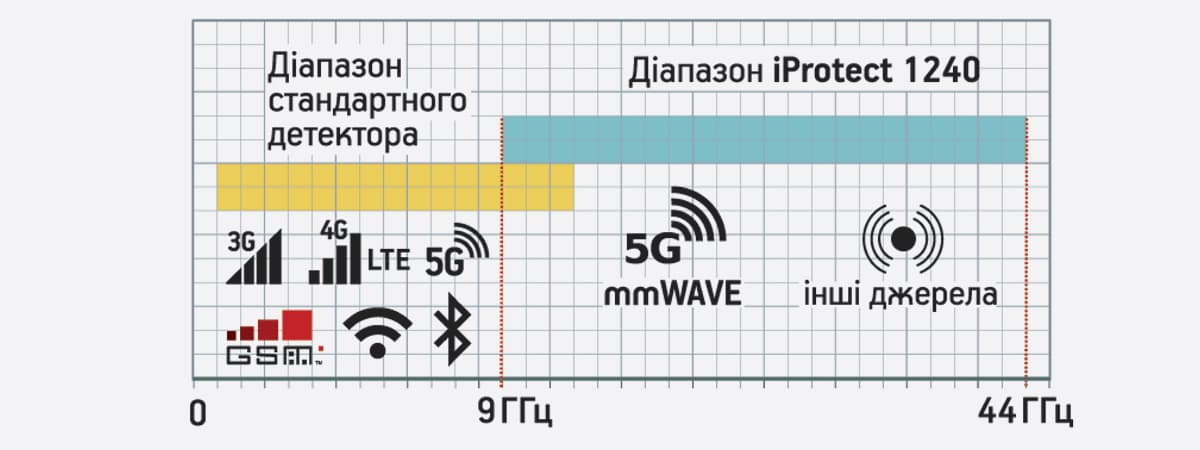

Стандартні детектори та аналізатори спектру, що працюють до 6-12 ГГц, не охоплюють ці діапазони. Для професійного пошуку джерел сигналів у міліметровому спектрі розроблено спеціалізований детектор iProtect 1240, який забезпечує виявлення сигналів у діапазоні 9-44 ГГц.

Призначення

iProtect 1240 призначений для:

• Виявлення закладних пристроїв, що працюють у високочастотних діапазонах, недоступних для стандартних засобів пошуку.
• Детекції мобільних пристроїв та точок доступу 5G mmWave.
• Виявлення інших мікрохвильових передавачів, включно з тими, що використовують власні протоколи передачі даних.

Основні характеристики

• Діапазон частот: 9-44 ГГц
• Чутливість: -40 dBm
• Виявлення сигналів незалежно від виду модуляції та типу інформації.
• Три режими роботи:
  • Беззвучний – індикація рівня на екрані.
  • ALARM – індикація рівня та звукове сповіщення.
  • SOUND – відтворення амплітудної складової сигналу та індикація рівня.
• Вбудована антена з діаграмою направленості 30°.
• OLED-дисплей 128×32 для відображення параметрів.
• Живлення від 1 батареї AA (LR06), ресурс роботи – 10-20 годин.
• Індикація низького заряду батареї.
• Споживання струму: 120-200 mA.
• Компактний та міцний корпус із дюралюмінію.
• Розміри: 172 × 19 мм.

Переваги

• Розширений діапазон виявлення до 44 ГГц, недоступний для більшості аналізаторів спектру.
• Простота експлуатації та відсутність хибних сигналів нижче 9 ГГц.
• Значно нижча вартість у порівнянні з професійними аналізаторами спектру.
• Портативність та зручність використання у польових умовах.

Специфікація

• Діапазон частот 9-44 GHz
• Чутливість (референс шкали) ≈ -40 dBm
• Режими роботи
• Silent – тільки візуальна індикація
• ALARM – звукове сповіщення + індикація
• SOUND – відтворення амплітудної складової + індикація

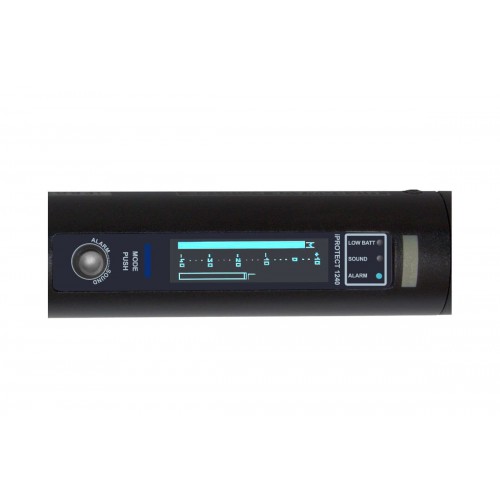

• Шкали індикації
• Modulation Level (“M”)
• RF Level (“L”)

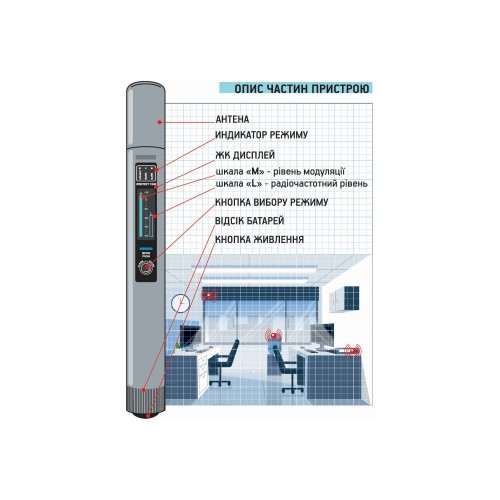

• Тип антени Вбудована, спрямована (~30°)
• Дальність виявлення Орієнтовно 0,3-3 м (залежить від потужності передавача та орієнтації антен)
• Нижня межа детекції 9 GHz (сигнали нижче не детектуються)
• Дисплей OLED 128×32
• Кнопки керування Кнопка живлення, кнопка вибору режиму (MODE)
• Індикація розряду батареї LOW BATT LED + індикатор на дисплеї
• Ресурс батареї 10-20 годин
• Живлення 1 батарея AA (LR06)
• Споживання струму 120-200 mA
• Матеріал корпусу Дюралюміній
• Розміри 172 × 19 мм

Які типи сигналів може виявляти iProtect 1240?

iProtect 1240 призначений для виявлення радіочастотних сигналів у міліметровому діапазоні 9-44 ГГц незалежно від типу модуляції або переданої інформації. Типи сигналів, що детектуються:

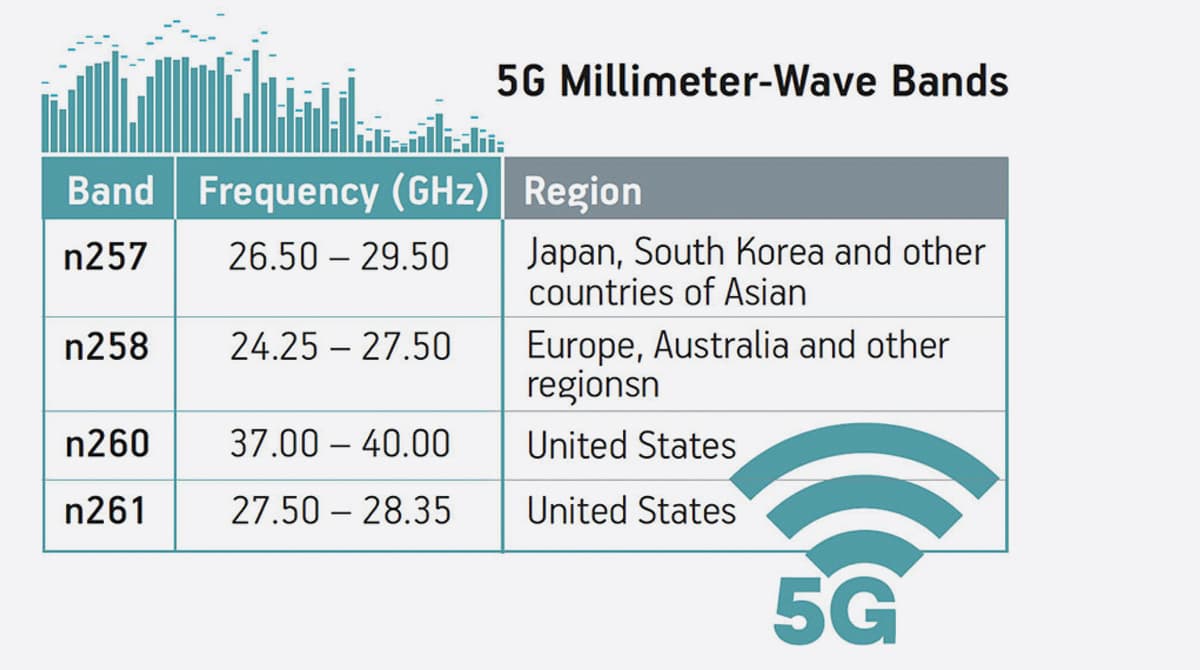

Сигнали 5G mmWave

• Передавачі, що працюють у міліметрових діапазонах 5G.
• Мобільні пристрої, які передають аудіо або відео через 5G mmWave.
• Точки доступу 5G mmWave.

Високочастотні мікрохвильові передавачі

• Радіопередавачі, що працюють вище 9 ГГц.
• Пристрої з власними (пропрієтарними) протоколами, не пов'язаними з 5G.
• Безпровідні системи передачі даних у надвисокочастотному діапазоні.

Пристрої негласного отримання інформації

• Приховані мікрофони з передачею у діапазоні 9-44 ГГц.
• Бездротові мінікамери з міліметровим передавачем.
• Інші мікрохвильові закладні пристрої.

Особливості детекції

• Виявлення відбувається незалежно від типу модуляції (цифрова, аналогова тощо).
• Індикація базується на рівні RF-сигналу та амплітудній складовій.
• Сигнали нижче 9 ГГц не детектуються.

iProtect 1240 орієнтований на виявлення будь-яких джерел радіовипромінювання у надвисокочастотному (міліметровому) діапазоні, включаючи 5G mmWave та інші мікрохвильові передавачі, що недоступні для стандартних детекторів до 6-12 ГГц.
